LG OLED TV R Lifestyle
CES 2019 / 미국, 라스베이거스 #미디어아트 #프로젝션맵핑 #실감형콘텐츠
OLED R Lifestyle
CES 2019 / 미국, 라스베이거스
애니프레임은 CES2019에서 선보이는 LG전자의 올레드 4K 롤러블TV를 TV와 프로젝터를 연동하여 롤러블 TV가 가져올 확장된 공간의 가치를 감성적으로 체험할 수 있도록 전시를 디자인했습니다.

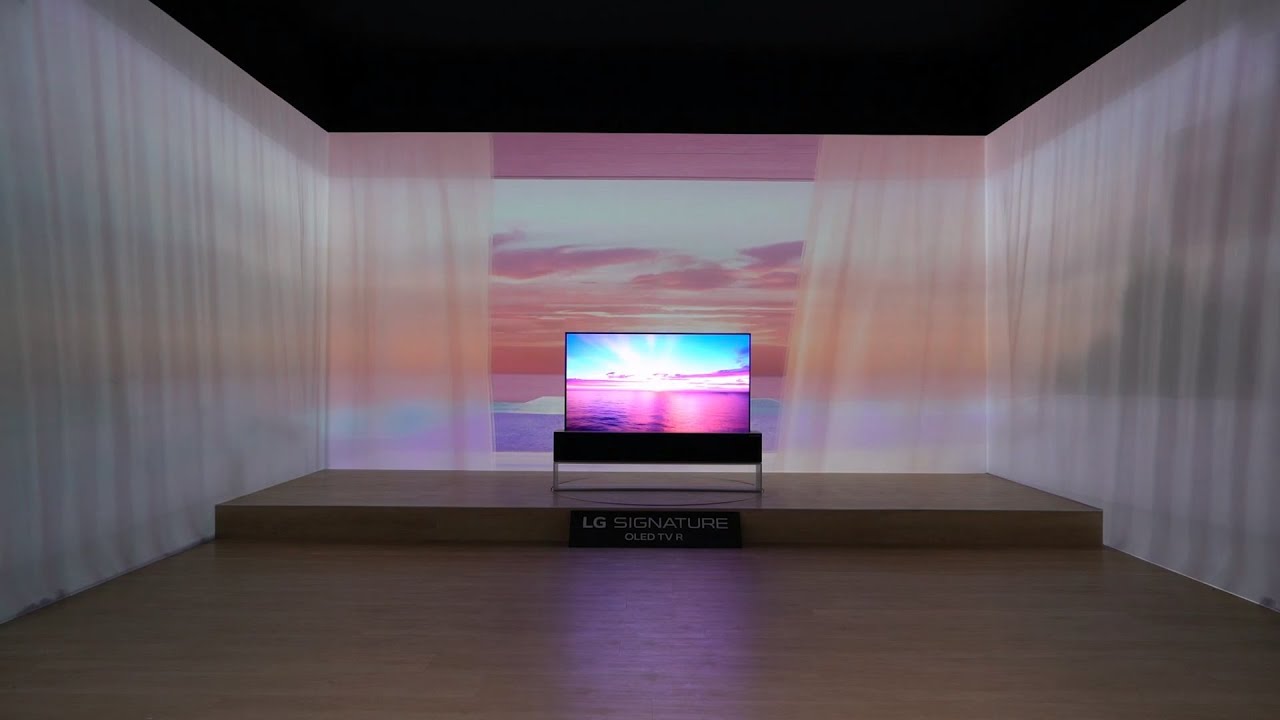

LG OLED TV R Lifestyle 체험존
LG의 새로운 롤러블TV의 다양한 라이프스타일 활용성을 연출할 수 있는 실감형 전시구축
롤러블TV의 라이프스타일 효과적으로 경험하기 위한 미디어+공간+콘텐츠를 고민하였습니다.

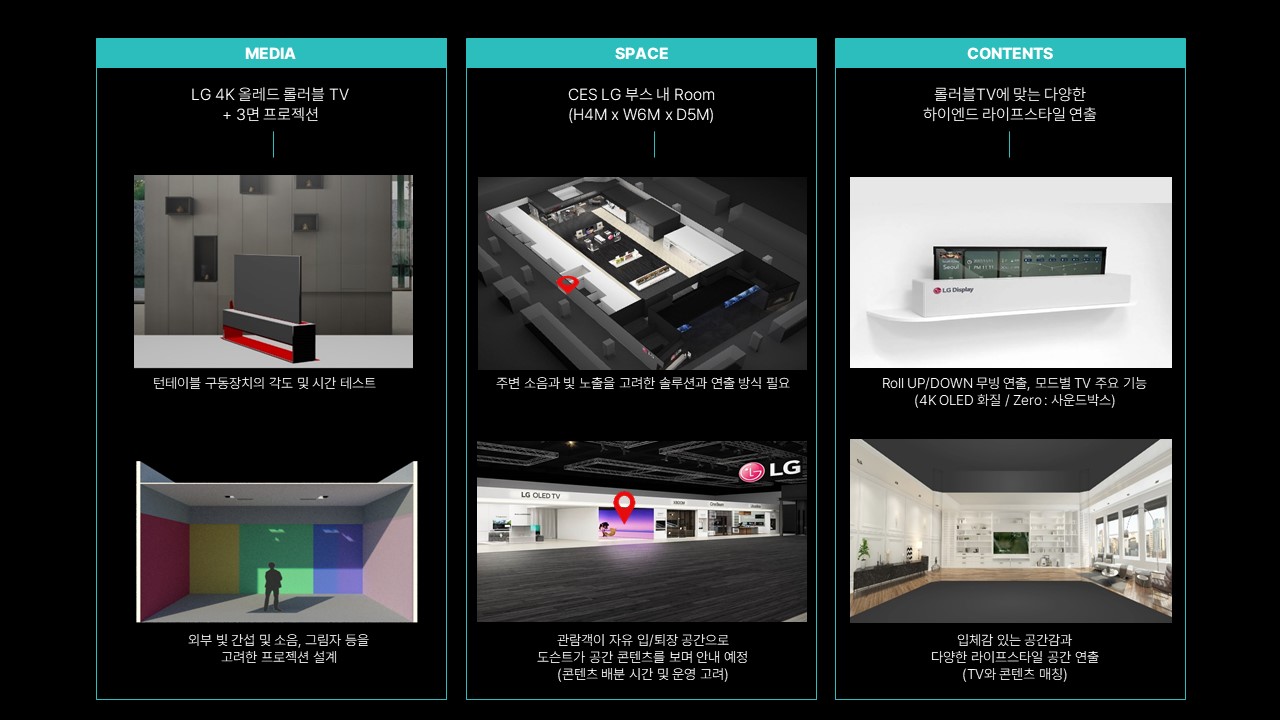

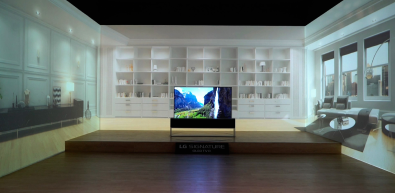

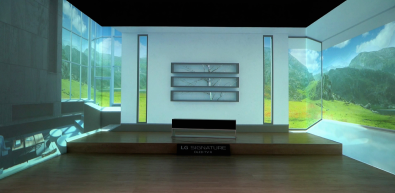

LG 4K 올레드 롤러블TV + 3면 프로젝션
롤러블TV + 턴테이블
턴테이블 구동장치의 각도 및 시간 테스트
롤러블TV + 프로젝터
외부 빛 간섭 및 소음, 그림자 등을 고려한 프로젝션 설계

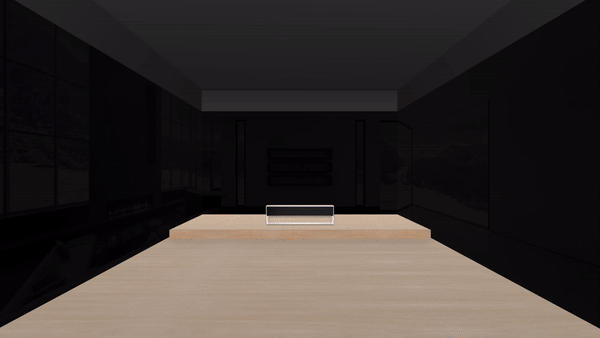

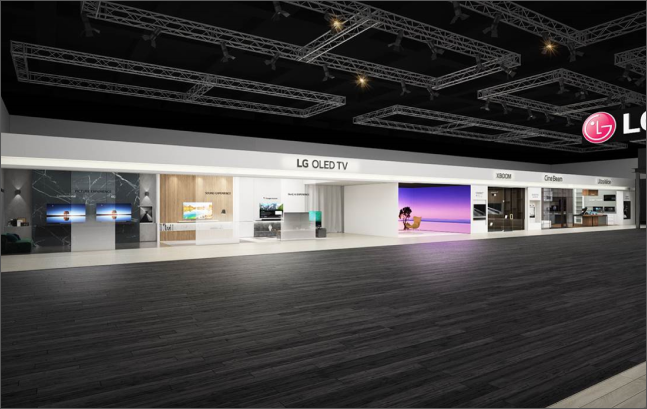

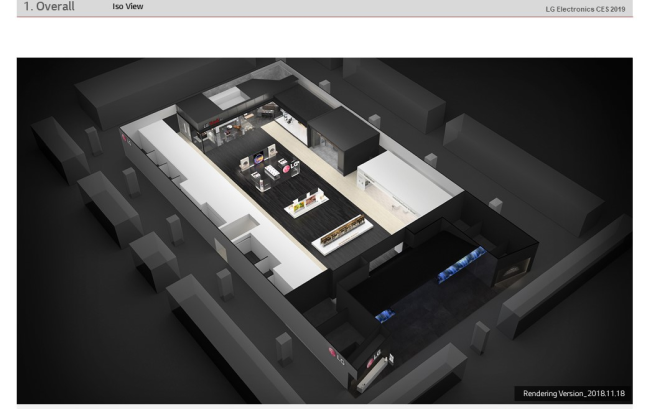

CES LG 부스 내 Room
(H4M x W6M x D5M)
공간에 맞는 솔루션
주변 소음과 빛 노출을 고려한 솔루션과 연출 방식 필요
개방형 부스 & 운영 방식
관람객이 자유 입/퇴장 공간으로 도슨트가 공간 콘텐츠를 보며 안내 예정 (콘텐츠 배분 시간 및 운영 고려)
롤러블TV에 맞는 다양한 하이엔드 라이프스타일 연출

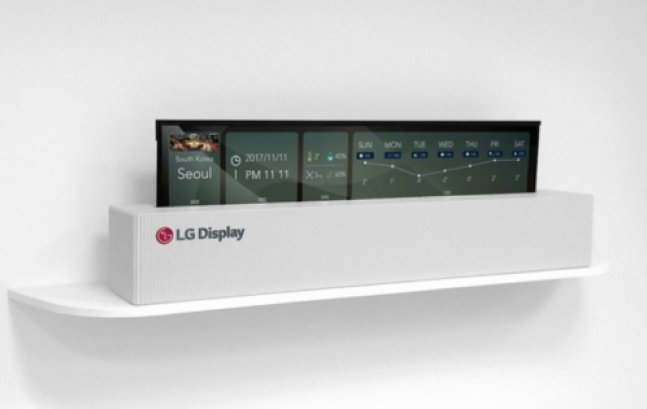

롤러블 TV
Roll UP/DOWN 무빙연출 모드별TV 주요기능(4K OLED 화질/ Zero : 사운드박스)
프로젝션
입체감 있는 공간감과 다양한 라이프스타일 공간 연출+ 공간 전환 효과 연출 (TV와콘텐츠매칭)

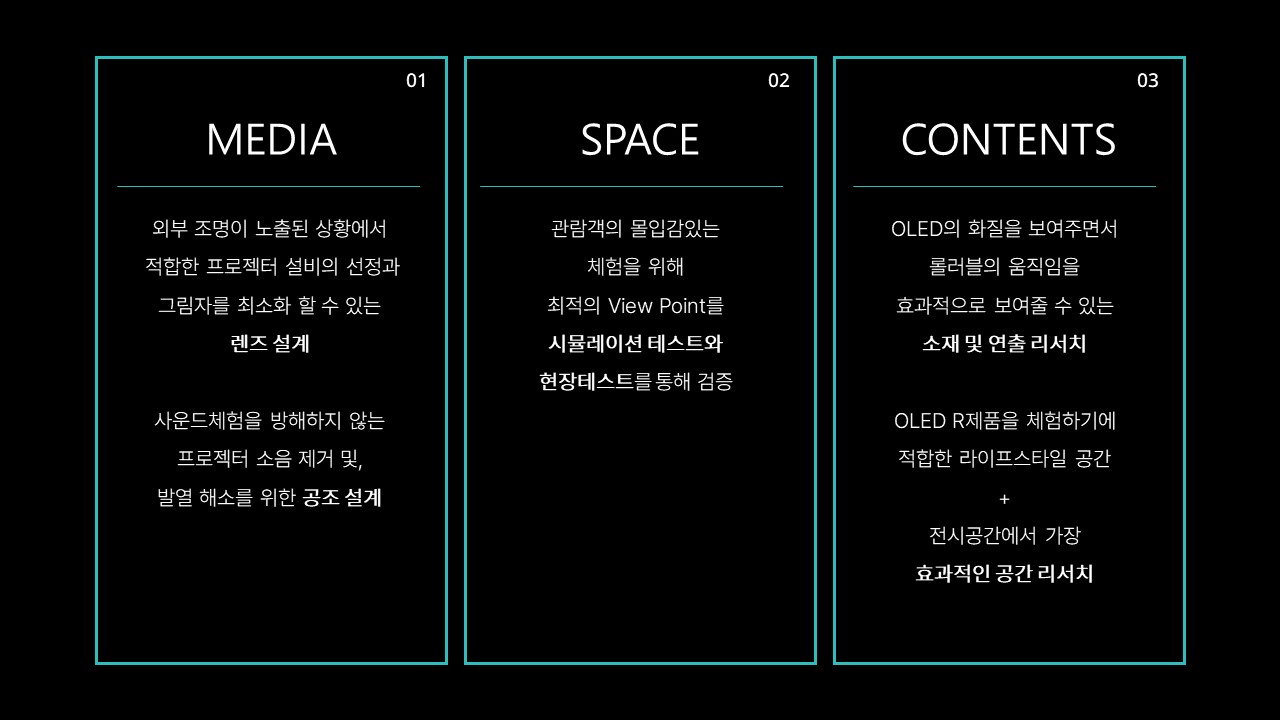

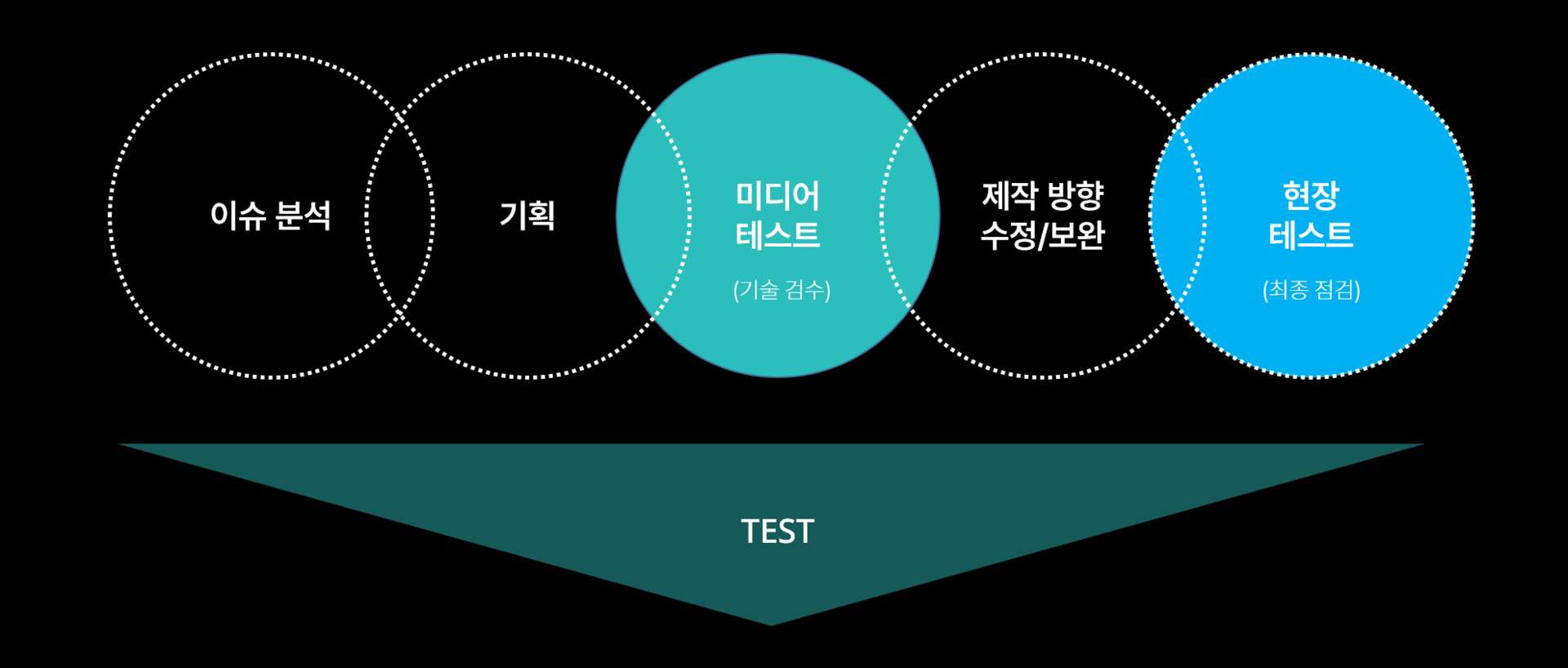

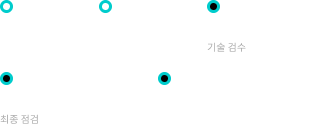

최적의 경험을 위해 제품 및 공간에 대한 시뮬레이션과 다양한 테스트를 진행하여 설계를 완성하였습니다.
외부 조명이 노출된 상황에서 적합한 프로젝터 설비의 선정과 그림자를 최소화할 수 있는 렌즈 설계 사운드 체험을 방해하지 않는 프로젝터 소음 제거 및 발열 해소를 위한 공조 설계
관람객의 몰입감 있는 체험을 위해 최적의 View Point를 시뮬레이션 테스트와 현장 테스트를 통해 검증
OLED의 화질을 보여주면서 롤러블의 움직임을 효과적으로 보여줄 수 있는 소재 및 연출 리서치OLED R제품을 체험하기에 적합한 라이프스타일 공간 + 전시공간에서 가장 효과적인 공간 리서치
Relevance CONTENT

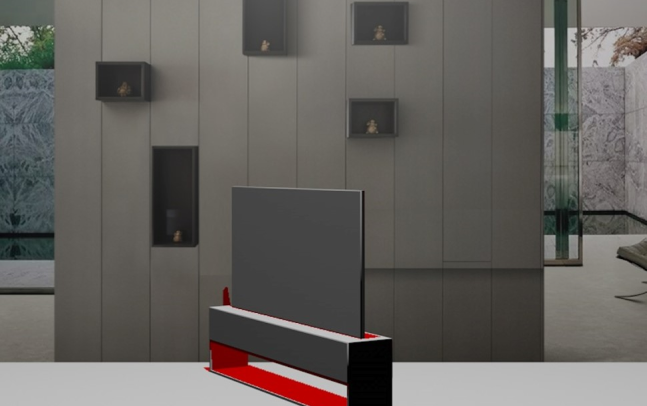

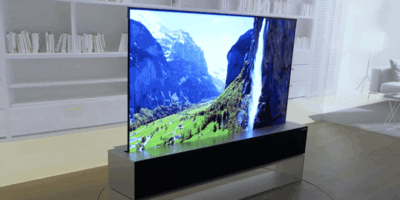

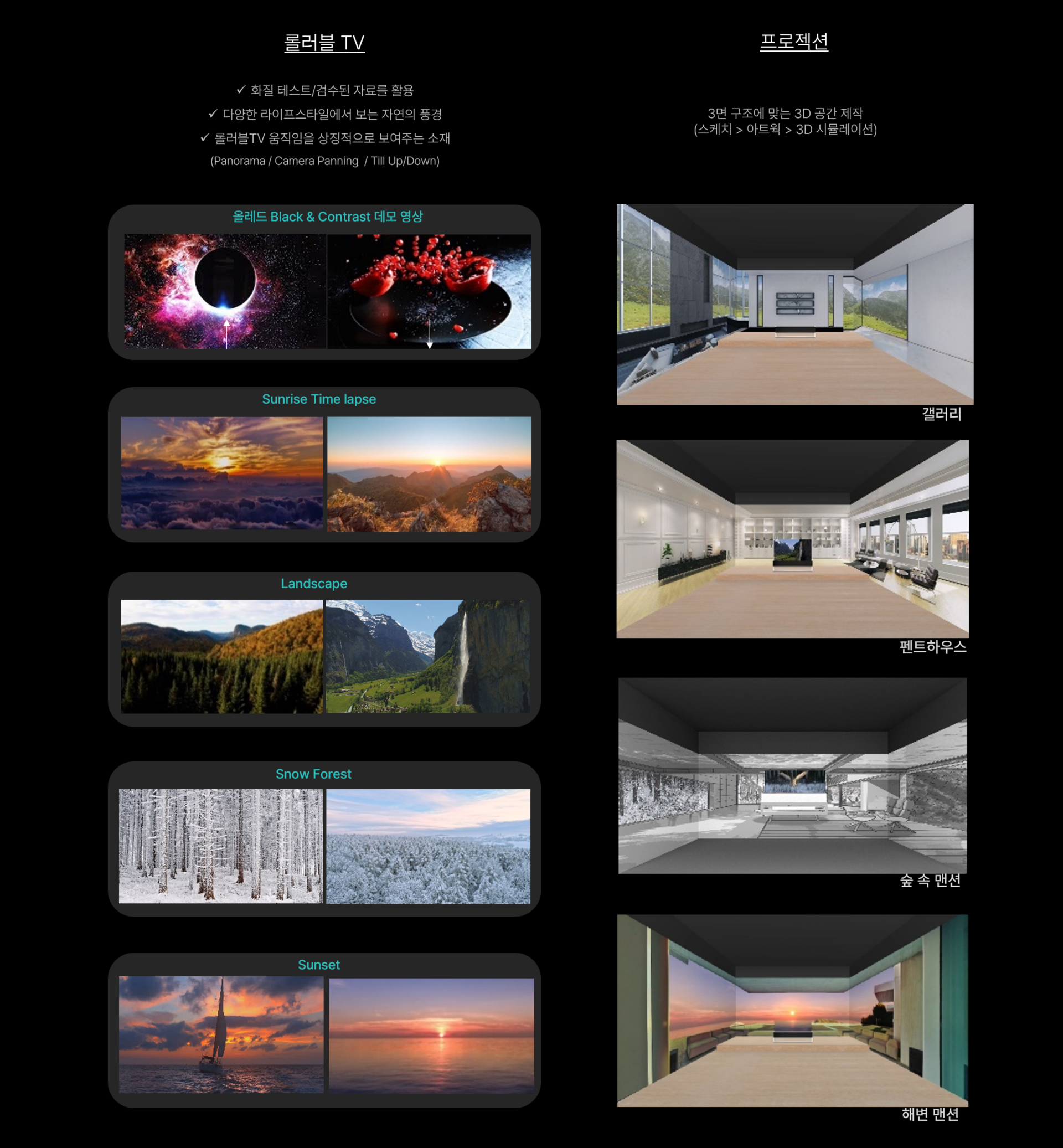

롤러블TV 콘텐츠
카메라 고정된 상태에서 회전하는 오브젝트카메라 Till UP/DOWN카메라 Panning / Panorama
CHECK POINT
어떤 소재가 롤러블 Moving에 적합한 지기준 해상도 4K 고화질 영상
TO DO
다양한 4K STOCK 레퍼런스서치

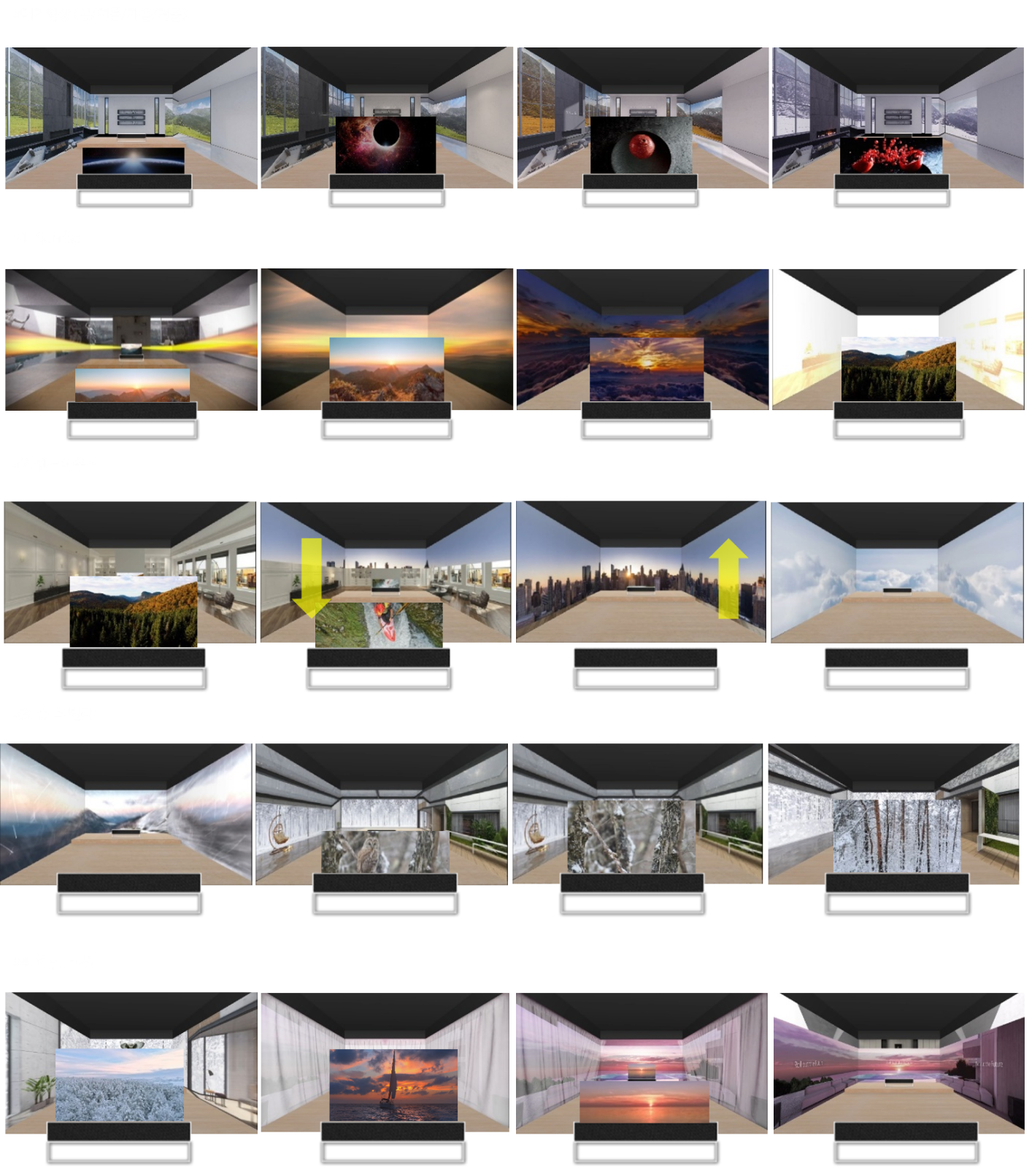

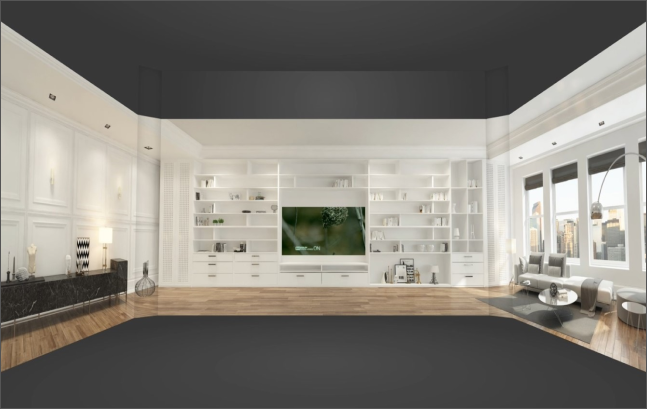

프로젝션 공간 콘텐츠
실내 (펜트하우스/별장/갤러리/수영장등)실외(요트/테라스/자연환경 등)
하이엔드 라이프스타일에 맞는 공간롤러블 TV의 공간 가치를 보여줄 수 있는 공간 (실내/실외)

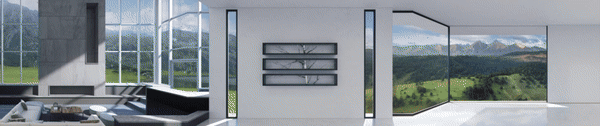

하이앤드 라이프스타일 공간 서치 및 3D 제작
Immersive SPACE

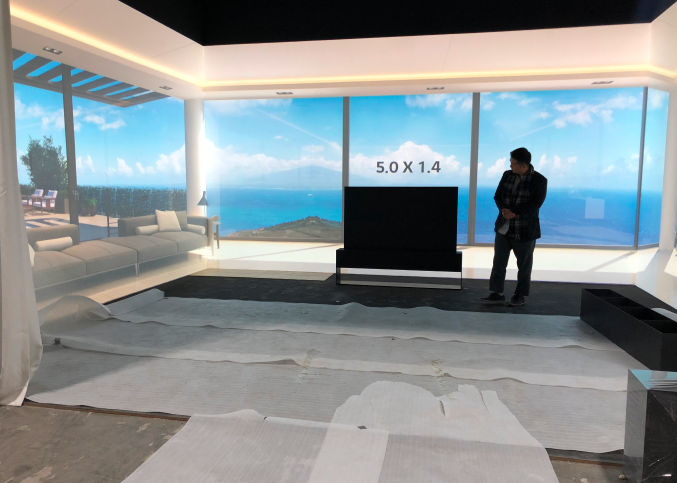

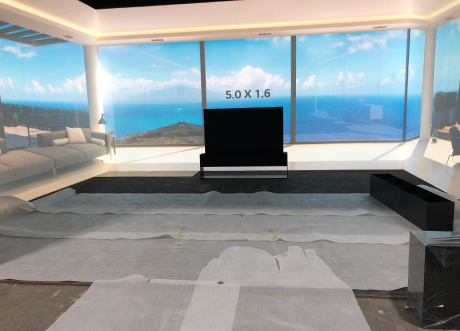

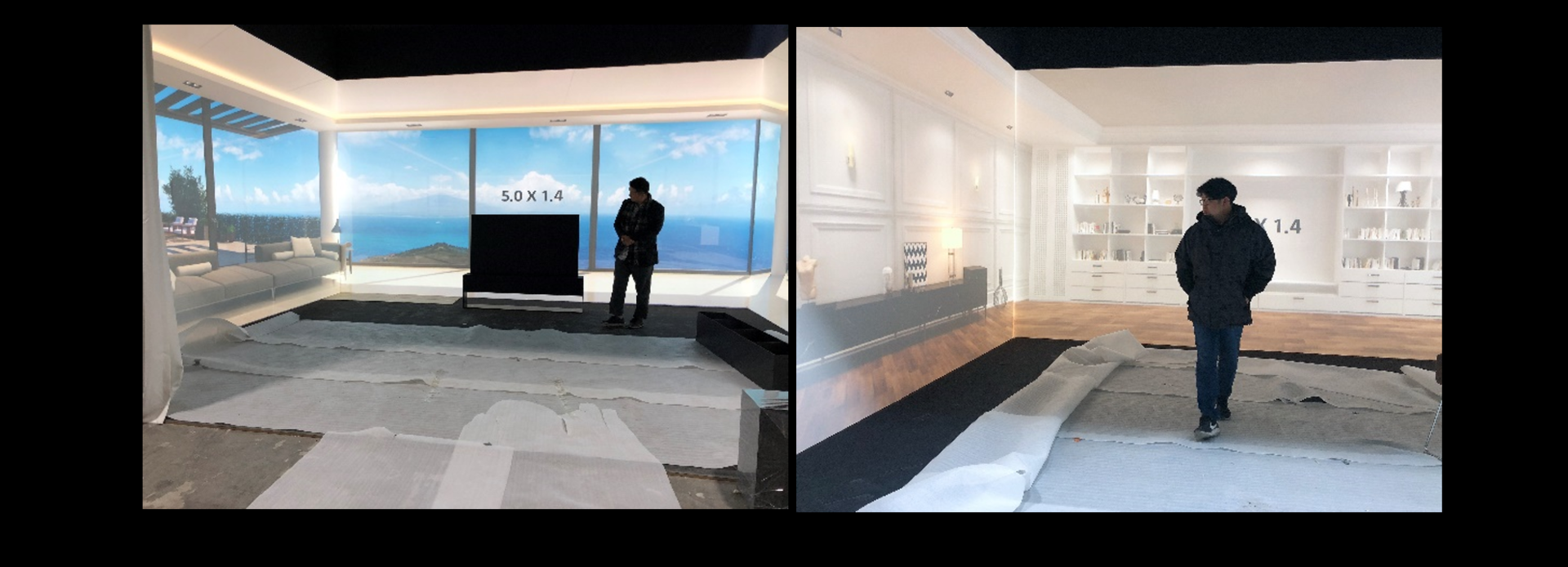

관람 거리 및 EYE 레벨별 View 테스트시청 자리 및 왜곡도 테스트 + 콘텐츠 소실점 확인

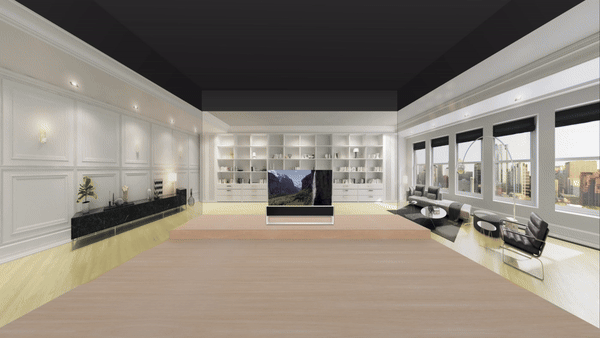

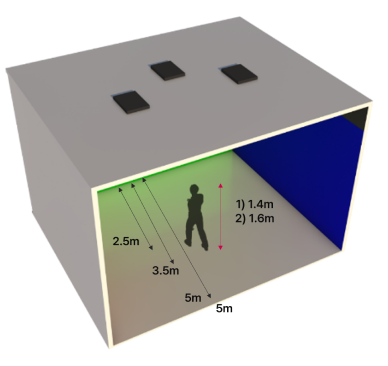

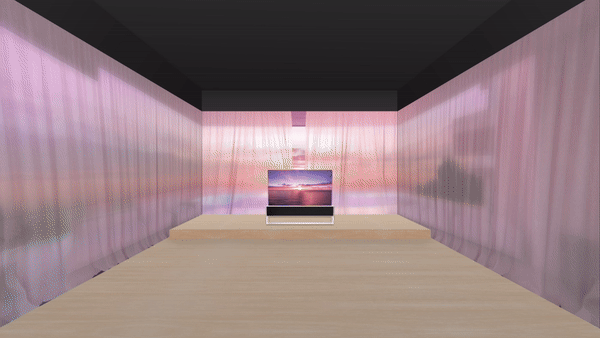

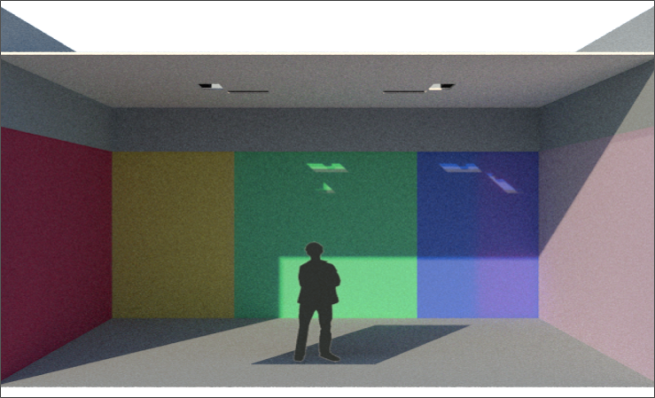

관람 거리 및 EYE 레벨별 시뮬레이션
관람 위치 및 왜곡도 테스트
Effective Solution
투사 거리와 TV의 거리, 천정 타공 위치 및 크기최적화 제품 서치 (렌즈의 밝기 및 선명도)천정 매립으로 프로젝터 소음 최소화

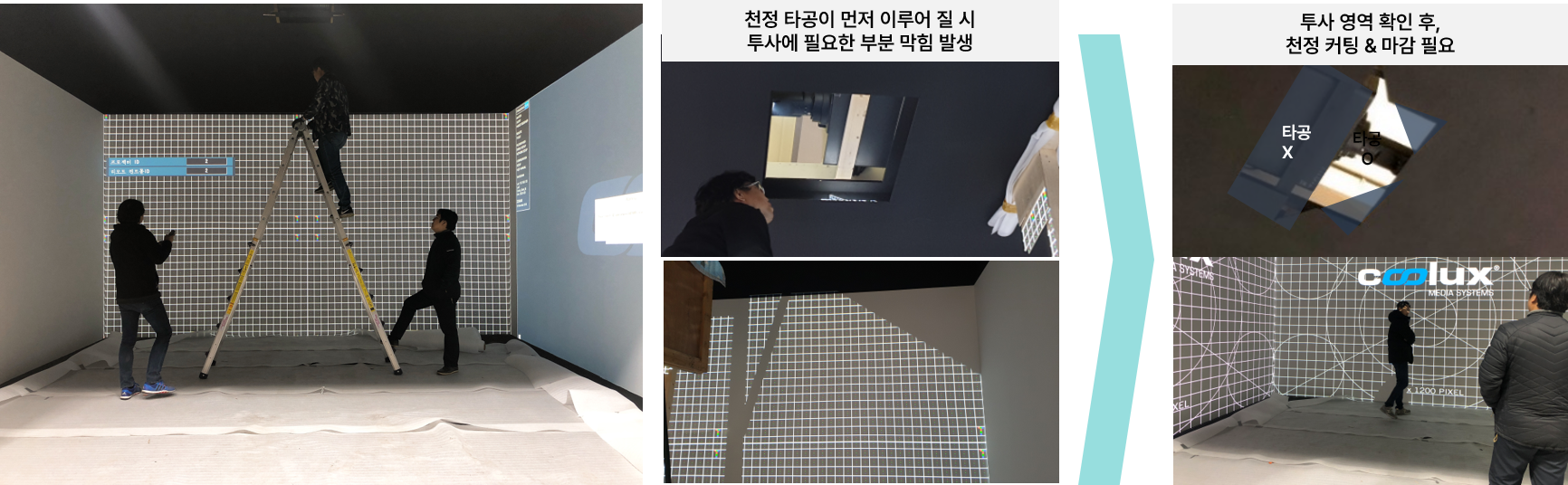

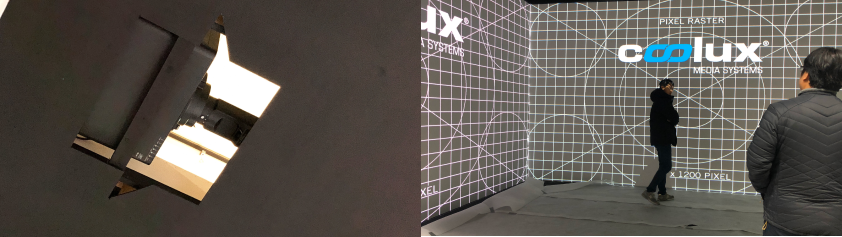

프로젝터 설치 위치
천정 타공이 먼저 이루어질 시 투사에 필요한 부분 막힘 발생
투사 영역 확인 후, 천정 커팅 & 마감 필요

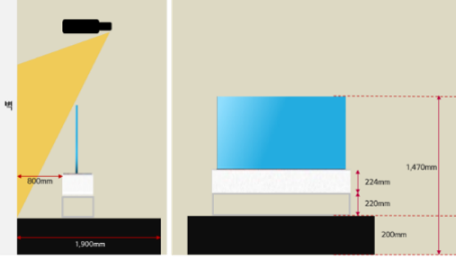

투사 거리와 TV의 거리
그림자가 발생하지 않는 위치
프로젝터 & 렌즈선정

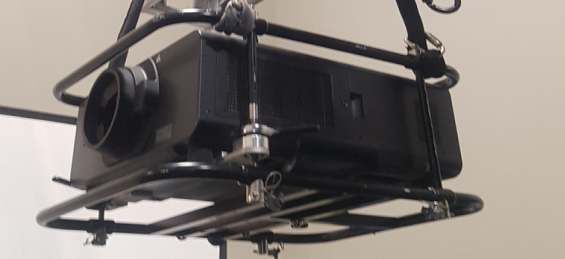

파나소닉 프로젝터 (DZ21K)
밝기(안시) : 20,000해상도: 1920 x 1200 (16:10)

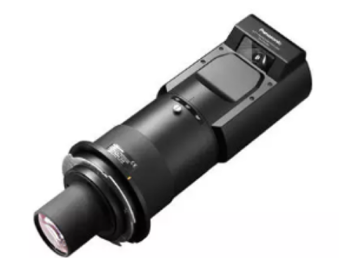

단초점 렌즈 (ET-D75LE9)
그림자 발생 거리를 최소화할 수 있는 렌즈 선택

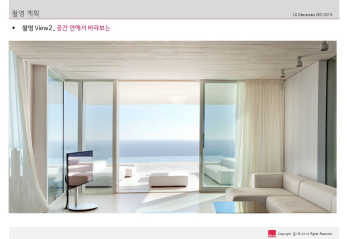

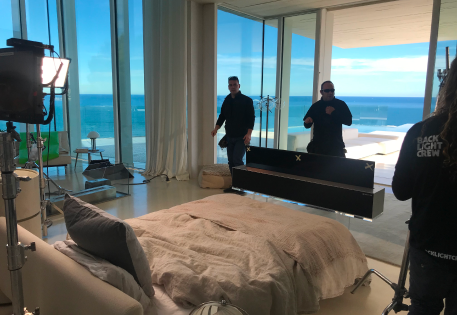

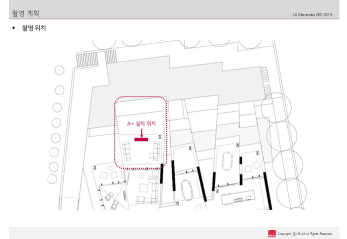

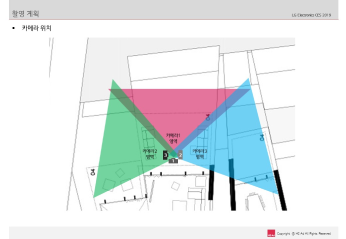

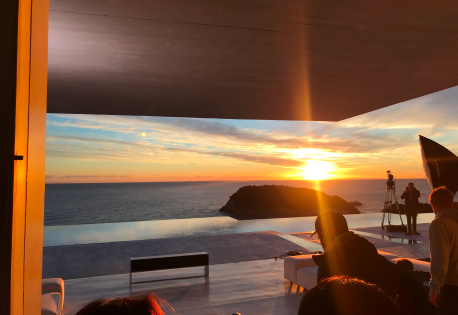

360 프로젝션 맵핑 소스 실사 촬영(Alicante, Spain)
롤러블TV CF광고 촬영 장소와 동일한 장소에서전시용 프로젝션 맵핑 소스 촬영을 진행하였습니다.
PPM Report

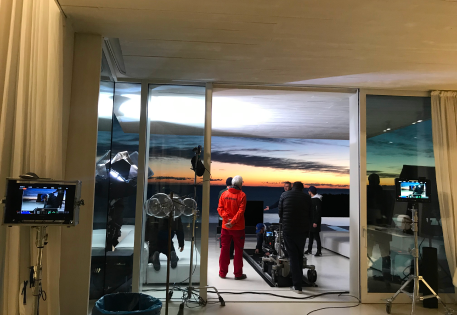

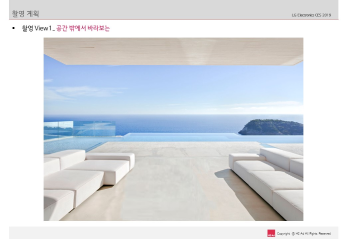

현지 촬영
360 촬영소스
UP
DOWN
TV Moving에 최적화한 영상 편집
해변 촬영 소스 3D 공간

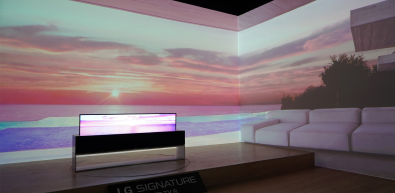

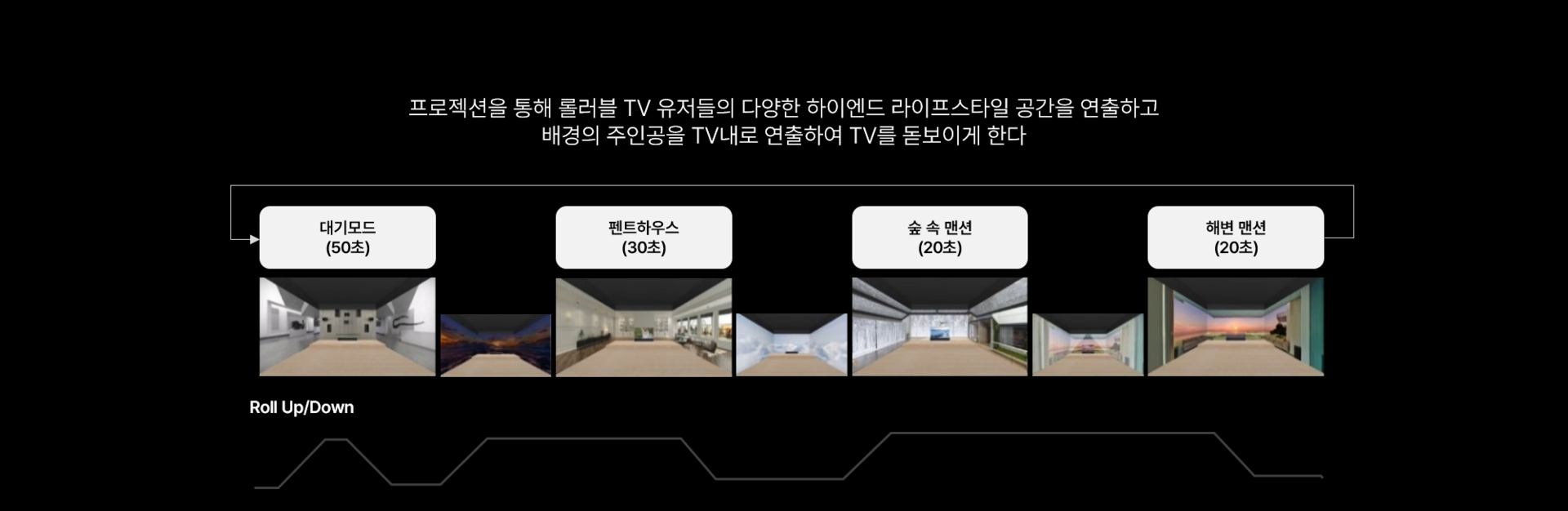

STORY _ Roll Out the Future (일출에서 일몰까지)
Duration _ 3분 15초

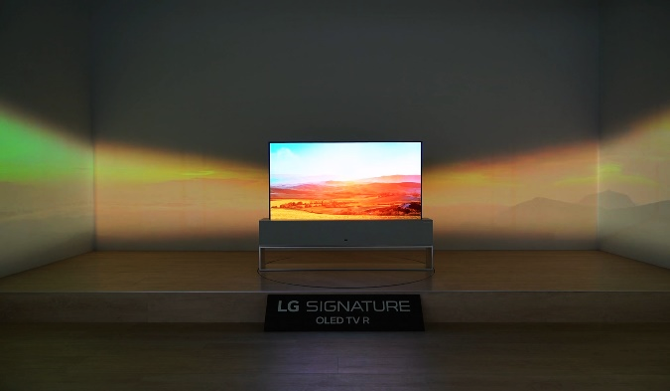

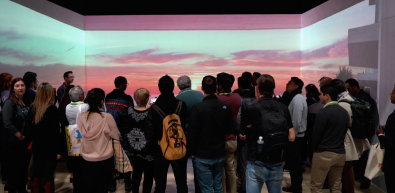

롤러블 TV를 지휘자처럼 공간 중앙에 배치하여 프로젝션과 연동해 TV Moving에 따라 변화되는 공간을 연출합니다.

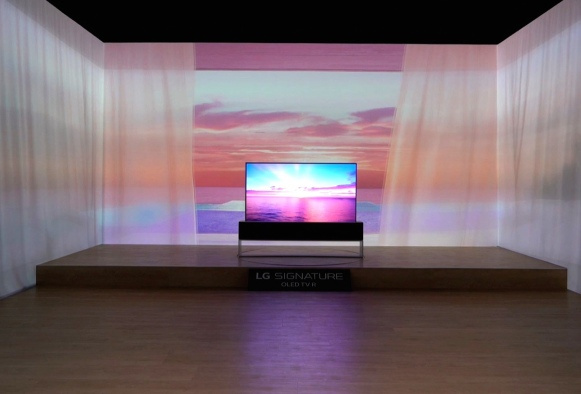

Roll Up (Sunset)
Roll Transition (Paper)
CES2019에서 선보이는 LG전자의 올레드 4K 롤러블TV를TV와 프로젝터를 연동하여 롤러블 TV가 가져올 확장된 공간의 가치를감성적으로 체험할 수 있도록 전시를 디자인했습니다.
롤러블TV의 라이프스타일 효과적으로 경험하기 위한미디어, 공간, 콘텐츠에 대해 전체적인 고민을 하였습니다.
최적의 경험을 위해 제품 및 공간에 대한 시뮬레이션과
다양한 테스트를 진행하여 설계를 완성하였습니다.
어떤 소재가 롤러블 Moving에 적합한지 기준 해상도 4K 고화질 영상
다양한 4K STOCK 레퍼런스 서치
실내 (펜트하우스/별장/갤러리/수영장등)실외(요트/테라스/자연환경 등)
하이엔드 라이프스타일에 맞는 공간 롤러블 TV의 공간 가치를 보여줄 수 있는 공간
어떤 환경이 실제 공간처럼 느껴지는지
공간감 및 EYE 레벨별 View 테스트
테스트를 위한 3D 이미지 제작 (실내/실외)
실제 공간처럼 느껴지는 관람 위치는 어딘지

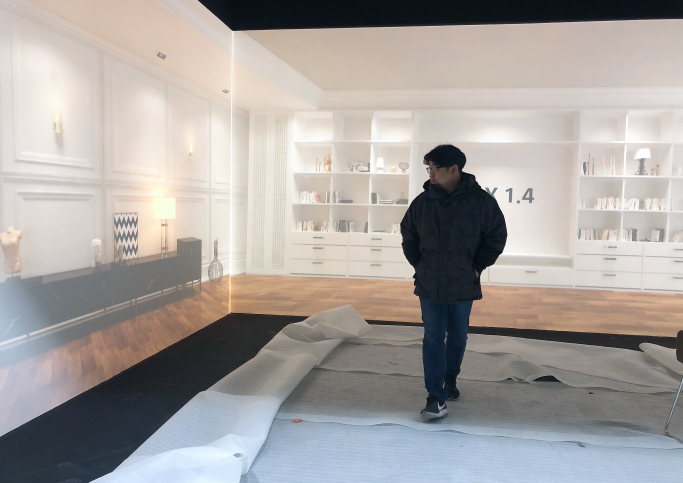

시청 자리 및 왜곡도 테스트
콘텐츠 소실점 확인
거리별 체크리스트 작성
어떤 솔루션이 콘텐츠를 효과적으로 전달하는지
투사 거리와 TV의 거리, 천정 타공 위치 및 크기 최적화 제품 서치 (렌즈의 밝기 및 선명도)
천정 매립으로 프로젝터 소음 최소화

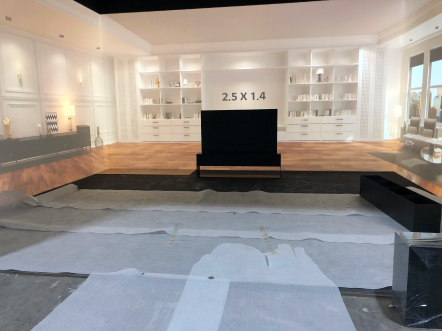

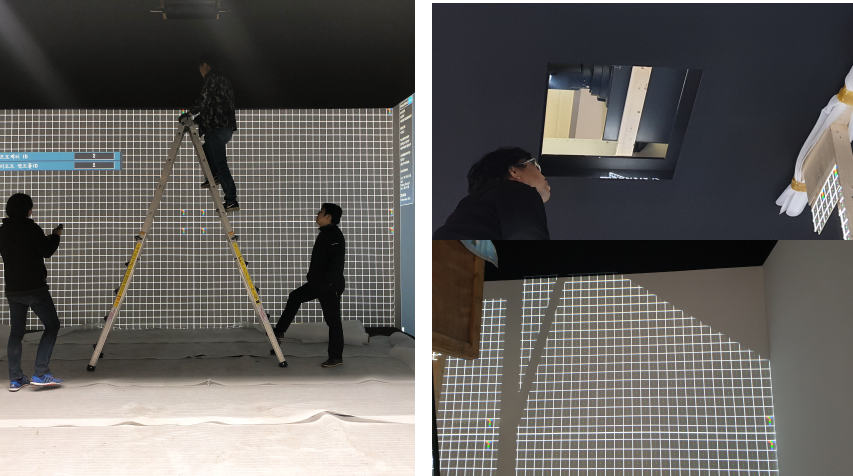

전시 공간과 동일한 환경 조성
그림자 발생 여부 체크리스트 작성
테스트를 위한 프로젝터 장비 준비
밝기(안시) : 20,000 / 해상도: 1920 x 1200 (16:10)
360 프로젝션 맵핑 소스 실사 촬영 (Alicante, Spain)
롤러블TV MOVING 소재
일출
부엉이
카약
일몰
Roll Out the Future (일출에서 일몰까지)
3분 15초
롤러블 TV를 지휘자처럼 공간 중앙에 배치하여 프로젝션과 연동해TV Moving에 따라 변화되는 공간을 연출합니다.
